1.5 Timer Counter

Timer dan Counter merupakan sarana input yang kurang dapat perhatian pemakai mikrokontroler, dengan sarana input ini mikrokontroler dengan mudah bisa dipakai untuk mengukur lebar pulsa, membangkitkan pulsa dengan lebar yang pasti, dipakai dalam pengendalian tegangan secara PWM (Pulse Width Modulation) dan sangat diperlukan untuk aplikasi remote control dengan infra merah.
Pada dasarnya sarana input yang satu ini merupakan seperangkat pencacah biner (binary counter) yang terhubung langsung ke saluran-data mikrokontroler, sehingga mikrokontroler bisa membaca kedudukan pancacah, bila diperlukan mikrokontroler dapat pula merubah kedudukan pencacah tersebut.
Seperti layaknya pencacah biner, bilamana sinyal denyut (clock) yang diumpankan sudah melebihi kapasitas pencacah, maka pada bagian akhir untaian pencacah akan timbul sinyal limpahan, sinyal ini merupakan suatu hal yang penting sekali dalam pemakaian pencacah. Terjadinya limpahan pencacah ini dicatat dalam sebuah flip-flop tersendiri.
Di samping itu, sinyal denyut yang diumpankan ke pencacah harus pula bisa dikendalikan dengan mudah. Hal-hal yang dibicarakan di atas diringkas dalam Gambar 1.
MCS-51 mempunyai dua buah register timer/ counter 16 bit, yaitu Timer 0 dan Timer 1. Keduanya dapat dikonfigurasikan untuk beroperasi sebagai timer atau counter, seperti yang terlihat pada gambar di bawah.

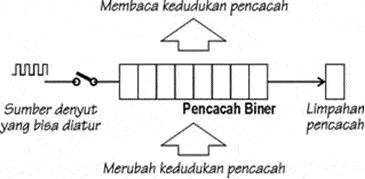

Gambar 1.9. Konsep dasar Timer/Counter sebagai sarana input

Sinyal denyut yang diumpankan ke pencacah bisa dibedakan menjadi 2 macam, yang pertama yalah sinyal denyut dengan frekuensi tetap yang sudah diketahui besarnya dan yang kedua adalah sinyal denyut dengan frekuensi tidak tetap.
Jika sebuah pencacah bekerja dengan frekuensi tetap yang sudah diketahui besarnya, dikatakan pencacah tersebut bekerja sebagai timer, karena kedudukan pencacah tersebut setara dengan waktu yang bisa ditentukan dengan pasti.
Jika sebuah pencacah bekerja dengan frekuensi yang tidak tetap, dikatakan pencacah tersebut bekerja sebagai counter, kedudukan pencacah tersebut hanyalah menyatakan banyaknya pulsa yang sudah diterima pencacah.
Untaian pencacah biner yang dipakai, bisa merupakan pencacah biner menaik (count up binary counter) atau pencacah biner menurun (count down binary counter).

1.5.1 Fasilitas Timer/Counter
Keluarga mikrokontroler MCS51, misalnya AT89C51 dan AT89Cx051, dilengkapi dengan dua perangkat Timer/Counter, masing-masing dinamakan sebagai Timer 0 dan Timer 1. Sedangkan untuk jenis yang lebih besar, misalnya AT89C52, mempunyai tambahan satu perangkat Timer/Counter lagi yang dinamakan sebagai Timer 2.
Perangkat Timer/Counter tersebut merupakan perangkat keras yang menjadi satu dalam chip mikrokontroler MCS51, bagi pemakai mikrokontroler MCS51 perangkat tersebut dikenal sebagai SFR (Special Function Register) yang berkedudukan sebagai memori-data internal.
Pencacah biner untuk Timer 0 dibentuk dengan register TL0 (Timer 0 Low Byte, memori-data internal nomor $6A) dan register TH0 (Timer 0 High Byte, memori-data internal nomor $6C).
Pencacah biner untuk Timer 1 dibentuk dengan register TL1 (Timer 1 Low Byte, memori-data internal nomor $6B) dan register TH1 (Timer 1 High Byte, memori-data internal nomor $6D).
Pencacah biner pembentuk Timer/Counter MCS51 merupakan pencacah biner menaik (count up binary counter) yang mencacah dari $0000 sampai $FFFF, saat kedudukan pencacah berubah dari $FFFF kembali ke $0000 akan timbul sinyal limpahan.
Untuk mengatur kerja Timer/Counter dipakai 2 register tambahan yang dipakai bersama oleh Timer 0 dan Timer 1. Register tambahan tersebut adalah register TCON (Timer Control Register, memori-data internal nomor $88, bisa dialamat secara bit) dan register TMOD (Timer Mode Register, memori-data internal nomor $89).
Pencacah biner Timer 0 dan 1
TL0, TH0, TL1 dan TH1 merupakan SFR (Special Function Register) yang dipakai untuk membentuk pencacah biner perangkat Timer 0 dan Timer 1. Kapasitas keempat register tersebut masing-masing 8 bit, bisa disusun menjadi 4 macam Mode pencacah biner seperti terlihat dalam Gambar 2a sampai Gambar 2d.
Pada Mode 0, Mode 1 dan Mode 2 Timer 0 dan Timer 1 masing-masing bekerja sendiri, artinya bisa dibuat Timer 0 bekerja pada Mode 1 dan Timer 1 bekerja pada Mode 2, atau kombinasi mode lainnya sesuai dengan keperluan.
Pada Mode 3 TL0, TH0, TL1 dan TH1 dipakai bersama-sama untuk menyusun sistem timer yang tidak bisa di-kombinasi lain.
Susunan TL0, TH0, TL1 dan TH1 pada masing-masing mode adalah sebagai berikut:

Mode 0 – Pencacah Biner 13 bit

Gambar 1.10 Mode 0 – Pencacah Biner 13 Bit

Pencacah biner dibentuk dengan TLx (maksudnya bisa TL0 atau TL1) sebagai pencacah biner 5 bit (meskipun kapasitas sesungguhnya 8 bit), limpahan dari pencacah biner 5 bit ini dihubungkan ke THx (maksudnya bisa TH0 atau TH1) membentuk sebuah untaian pencacah biner 13 bit, limpahan dari pencacah 13 bit ini ditampung di flip-flop TFx (maksudnya bisa TF0 atau TF1) yang berada di dalam register TCON.
Mode ini meneruskan sarana Timer yang ada pada mikrokontroler MCS48 (mikrokontroler pendahulu MCS51), dengan maksud rancangan alat yang dibuat dengan MCS48 bisa dengan mudah diadaptasikan ke MCS51. Mode ini tidak banyak dipakai lagi.

Mode 1 – Pencacah Biner 16 bit

Gambar 1.11 Mode 1 – Pencacah Biner 16 Bit

Mode ini sama dengan Mode 0, hanya saja register TLx dipakai sepenuhnya sebagai pencacah biner 8 bit, sehingga kapasitas pencacah biner yang tersbentuk adalah 16 bit. Seiring dengan sinyal denyut, kedudukan pencacah biner 16 bit ini akan bergerak dari $0000 (biner 0000 0000 0000 0000), $0001, $0002 … sampai $FFFF (biner 1111 1111 1111 1111), kemudian melimpah kembali menjadi $0000.

Mode 2 – Pencacah Biner 8 bit dengan Isi Ulang

Gambar 1.12 Mode 2 – Pencacah Biner 8 Bit dengan Isi Ulang

TLx dipakai sebagai pencacah biner 8 bit, sedangkan THx dipakai untuk menyimpan nilai yang diisikan ulang ke TLx, setiap kali kedudukan TLx melimpah (berubah dari $FF menjadi $00). Dengan cara ini bisa didapatkan sinyal limpahan yang frekuensinya ditentukan oleh nilai yang disimpan dalam TH0.

Mode 3 – Gabungan Pencacah Biner 16 bit dan 8 Bit

Gambar 1.13 Mode 3 – Gabungan Pencacah Biner 16 Bit dan 8 Bit

Pada Mode 3 TL0, TH0, TL1 dan TH1 dipakai untuk membentuk 3 untaian pencacah, yang pertama adalah untaian pencacah biner 16 bit tanpa fasiltas pemantau sinyal limpahan yang dibentuk dengan TL1 dan TH1. Yang kedua adalah TL0 yang dipakai sebagai pencacah biner 8 bit dengan TF0 sebagai sarana pemantau limpahan. Pencacah biner ketiga adalah TH0 yang dipakai sebagai pencacah biner 8 bit dengan TF1 sebagai sarana pemantau limpahan.
Register Pengatur Timer
Register TMOD dan register TCON merupakan register pembantu untuk mengatur kerja Timer 0 dan Timer 1, kedua register ini dipakai bersama oleh Timer 0 dan Timer 1.

Gambar 1.14 Denah susunan bit dalam register TMOD

Register TMOD dibagi menjadi 2 bagian secara simitris, bit 0 sampai 3 register TMOD (TMOD bit 0 .. TMOD bit 3) dipakai untuk mengatur Timer 0, bit 4 sampai 7 register TMODE (TMOD bit 4 .. TMOD bit 7) dipakai untuk mengatur Timer 1, pemakaiannya sebagai berikut :
1. Bit M0/M1 dipakai untuk menentukan Mode Timer seperti yang terlihat dalam Tabel di Gambar 3a.
2. Bit C/T* dipakai untuk mengatur sumber sinyal denyut yang diumpankan ke pencacah biner. Jika C/T*=0 sinyal denyut diperoleh dari osilator kristal yang frekuensinya sudah dibagi 12, sedangkan jika C/T*=1 maka sinyal denyut diperoleh dari kaki T0 (untuk Timer 0) atau kaki T1 (untuk Timer 1).
3. Bit GATE merupakan bit pengatur saluran sinyal denyut. Bila bit GATE=0 saluran sinyal denyut hanya diatur oleh bit TRx (maksudnya adalah TR0 atau TR1 pada register TCON). Bila bit GATE=1 kaki INT0 (untuk Timer 0) atau kaki INT1 (untuk Timer 1) dipakai juga untuk mengatur saluran sinyal denyut (lihat Gambar 4).

Gambar 1.15 Denah susunan bit dalam register TCON

Register TCON dibagi menjadi 2 bagian, 4 bit pertama (bit 0 .. bit 3, bagian yang diarsir dalam Gambar 3b) dipakai untuk keperluan mengatur kaki INT0 dan INT1, ke-empat bit ini dibahas dibagian lain.

Sisa 4 bit dari register TCON (bit 4..bit 7) dibagi menjadi 2 bagian secara simitris yang dipakai untuk mengatur Timer0/Timer 1, sebagai berikut:
1. Bit TFx (maksudnya adalah TF0 atau TF1) merupakan bit penampung limpahan (lihat Gambar 2), TFx akan menjadi ‘1’ setiap kali pencacah biner yang terhubung padanya melimpah (kedudukan pencacah berubah dari $FFFF kembali menjadi $0000). Bit TFx di-nol-kan dengan istruksi CLR TF0 atau CLR TF1. Jika sarana interupsi dari Timer 0/Timer 1 dipakai, TRx di-nol-kan saat MCS51 menjalankan rutin layanan interupsi (ISR – Interupt Service Routine).
2. Bit TRx (maksudnya adalah TR0 atau TR1) merupakan bit pengatur saluran sinyal denyut, bila bit ini =0 sinyal denyut tidak disalurkan ke pencacah biner sehingga pencacah berhenti mencacah. Bila bit GATE pada register TMOD =1, maka saluran sinyal denyut ini diatur bersama oleh TRx dan sinyal pada kaki INT0/INT1 (lihat Gambar 4).
